ÉCHANGEUR DE CHALEUR HEAT LINE ZODIAC

Un échangeur chauffe votre piscine grâce à votre chauffage domestique. L’échangeur Heat Line est compatible avec tous types de chauffage domestique (pompe à chaleur, chaudière, géothermie ou solaire). Sa robustesse est maximale (plaques titane, enveloppe Noryl-Polyamide). Son type de montage est en ligne sans bypass et son type d’échangeur est multitubulaires titane.

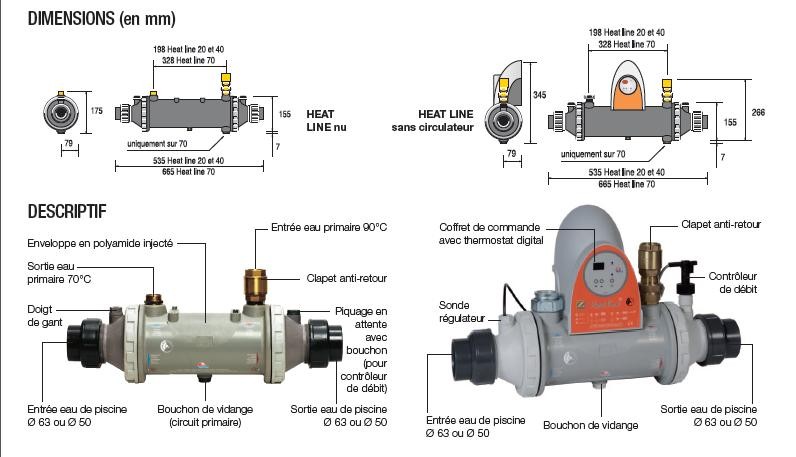

Equipements :

- Enveloppe en Noryl/Polyamide injecté

- Tubes en TITANE

- Circulateur (sur modèles plus)

- Clapet anti-retour

- Interrupteur de débit (sur modèles sans circulateur et plus)

- Coffret électrique précâblé avec prise de courant 230V (sur modèles sans circulateur et plus)

- Thermostat de régulation digital (sur modèles sans circulateur et plus)



Caractéristiques techniques pour un HEAT LINE 20 pour un bassin allant jusqu’à 50 m3 :

- Puissance avec primaire à 90°C : 20 kw

- Puissance avec primaire à 60°C : 8.5 kw

- Puissance avec primaire à 45°C : 4 kw

- Pression maxi (circuit piscine) : 2 bars

- Température maxi admissible : 90°C



Caractéristiques techniques pour un HEAT LINE 40 pour un bassin allant jusqu’à 120 m3 :

- Puissance avec primaire à 90°C : 40 kw

- Puissance avec primaire à 60°C : 17 kw

- Puissance avec primaire à 45°C : 8 kw

- Pression maxi (circuit piscine) : 2 bars

- Température maxi admissible : 90°C



Caractéristiques techniques pour un HEAT LINE 70 pour un bassin allant jusqu’à 200 m3 :

- Puissance avec primaire à 90°C : 70 kw

- Puissance avec primaire à 60°C : 30 kw

- Puissance avec primaire à 45°C : 14 kw

- Pression maxi (circuit piscine) : 2 bars

- Température maxi admissible : 90°C





 Installation :

• Dans le local technique, à proximité de la chaudière et à la sortie de la filtration sans by-pass. Position horizontale en ligne sur la tuyauterie. Alimentation primaire depuis le haut.

• Alimentation électrique en mono 230 Volts avec protection par un disjoncteur différentiel 30 mA en tête de ligne (non fourni).

• Possibilité d’inverser le sens de circulation du circuitprimaire et secondaire en retournant l’échangeur.

• Cas particuliers : échangeur alimenté depuis despanneaux solaires. Il faut dimensionner l’échangeur en fonction des besoins en chauffage de la piscine, des caractéristiques des échangeurs avec primaire à45°C ou 60°C (voir tableau caractéristiques) et de la puissance restituée par les panneaux solaires. Dans tous les cas, il faut alimenter l’échangeur depuis un ballon solaire situé entre les panneaux et l’échangeur. Les échangeurs Heat Line ne sont pas compatibles avec un montage direct depuis les panneaux solaires.

Attention : Température source primaire maxi= 90°C.Pression maxi = 2 bars.



Notice d'utilisation : http://www.zodiac-poolcare.fr/medias/product/FR_MANUAL_Heat%20Line%20Nu_20-40-70_01-2012_B_H03608-00.PDF
